气动卡盘

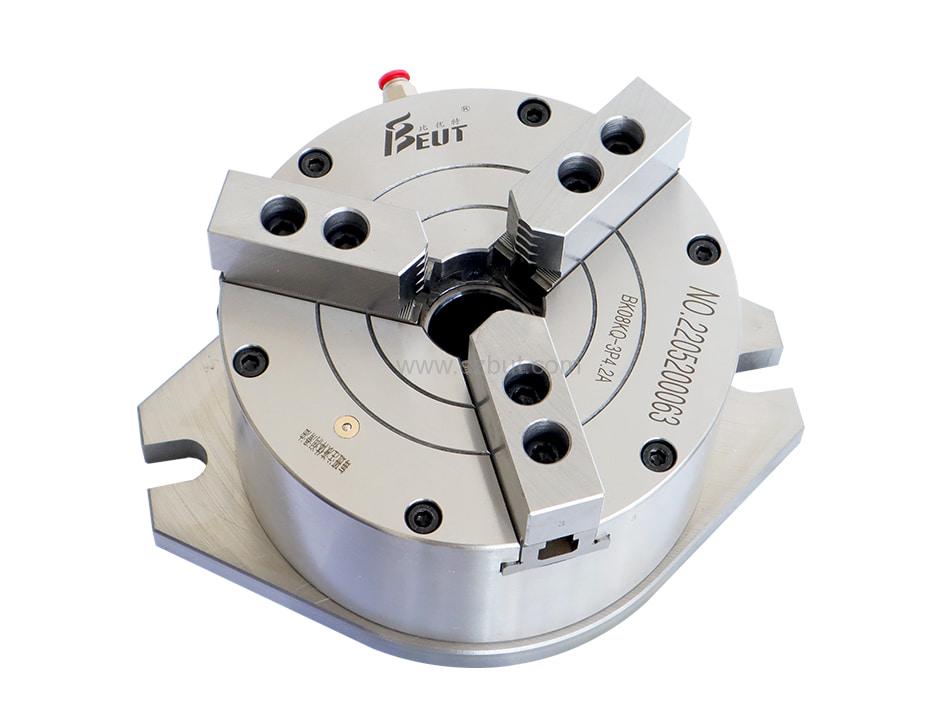

立式中空气动卡盘
该产品为内置动力气缸,从卡盘体侧面供气实现夹紧和松开,免去拉杆,中心为通孔,可穿过长轴棒料,适用于钻床、铣床、加工中心等设备。
可按需非标定制多爪、长行程、大孔径等。
立即咨询
我们能为您做什么
*
这是一个必填项
您需要的总数量
*
这是一个必填项
这是一个必填项
电子邮件格式错误
由于电子邮件可能不稳定,为避免错过我们的信息,请提供您的电话号码,以便我们能够通过其他方式与您联系。 *
这是一个必填项
电话格式有误
提交
//www.czbut.com/uploadfiles/211.149.195.244/webid651/source_water/202307/168983514313.jpg
产品详情






性能参数 / Performance


规格
Specifications
爪行程t(直径)
Jaw stroke t
(Diameter)
最大夹紧力kN
Max.gripping force
(kN)
最大撑紧力kN
Max.bracing force
(kN)
许用压力Mpa
Allowable pressure
(Mpa)
夹紧范围
Clamping range
撑紧范围
Bracing range
净重kg
Net weight
(kg)
BK160KL3.732.918.50.4~0.82-17020-18018.6
BK200KL4.249.129.10.4~0.85-21020-24028
BK250KL4.858.732.50.4~0.810-26030-28040
BK320KL9.5106.162.20.4~0.810-35040-36086
BK400KL12.7137.8770.4~0.815-42050-430170


尺寸参数 / Dimensions


规格
Specifications
DdLL1L2H H1hp 动力楔块齿形对应卡爪型号
BK160KL172302382028155 1191920 1×53°BK160Z1
BK200KL210402902028158.5 122.51925 1×53°BK200Z1
BK250KL250803402028173 1271930 1×53°BK250Z1
BK320KL3251204152028243 1822232 1.5×60°BK320Z2-60
BK400KL4001205002028272 1983040 1.5×60°-
注: BK400KL 以上底板外形均为圆形; 以上数据为标准参数,也可以根据客户特殊要求设计。
Note: above numbers are standard parameters. We can also design products according to clients' special requirements.
