斜柱后拉式液压卡盘（俗称斜后拉卡盘），是一种采用斜柱斜面核心传动机构的液压动力卡盘，为数控车床、车削中心配套的核心夹持功能部件，可同步实现工件径向自定心夹紧与轴向后拉定位，从根源上解决传统楔式液压卡盘夹紧时的工件上浮、窜动问题，具备高精度、微变形、高刚性的核心特性，是高端精密加工领域的核心工装，广泛应用于新能源汽车、航空航天、液压气动元件等行业。

进入21 世纪，国内新能源汽车、3C 电子等产业快速崛起，高精度零件加工需求爆发，带动斜柱后拉式卡盘技术的国产化突破。

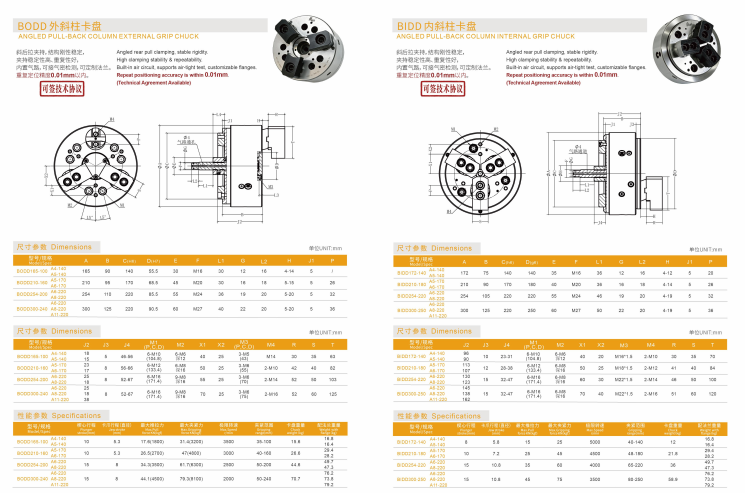

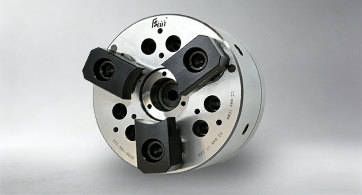

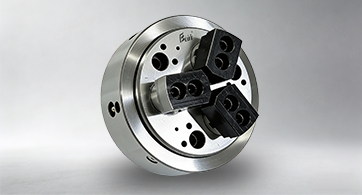

BODD 外斜柱卡盘、BIDD 内斜柱卡盘，是常州比优特机械设备制造有限公司自主研发的高精度斜柱后拉式液压卡盘，依托斜柱斜面核心传动结构，实现夹持动作与轴向后拉定位同步完成，从根源解决传统卡盘工件上浮、夹持变形、定位精度不足等行业痛点。

产品分为外圆夹持专用BODD 系列、内孔撑持专用 BIDD 系列，重复定位精度≤0.01mm，内置气路可对接气密检测系统，支持非标定制与技术协议签订，广泛适配各类数控车床、车削中心及自动化加工单元，是新能源汽车、航空航天、液压气动等领域精密加工的核心夹持装备。

核心技术优势

1. 斜后拉同步夹持技术，解决工件上浮痛点

采用斜柱斜面传动结构，将轴向液压动力同步转换为径向夹持力与轴向后拉力，夹紧与后拉动作无时序差，强制工件牢牢贴合端面定位基准，彻底解决传统卡盘夹紧时的工件上浮、轴向窜动问题，一次装夹即可完成端面、内孔、外圆多工序复合加工，大幅减少返工成本。

2. 微米级定位精度，保障批量加工一致性

产品经全流程精密加工与检测，重复定位精度稳定控制在0.01mm 以内，核心基准面平面度≤0.002mm；核心运动部件采用 20CrMnTi 渗碳合金钢制造，经精密热处理与表面硬化处理，关键部件硬度达 HRC58-62，耐磨性优异，高强度连续生产工况下精度衰减极小，保障批量加工的尺寸一致性与良率。

3. 内置气路设计，适配自动化产线

两款产品均内置标准化气路通道，可直接对接气密检测系统，通过气压变化实时检测工件是否完全贴合定位基准，异常状态可快速触发机床停机预警，有效避免工件偏摆、未装紧导致的批量报废与设备碰撞事故，适配桁架机械手、工业机器人上下料的无人化自动化加工产线。

4. 高刚性整体结构，适配复杂加工工况

卡盘本体采用优质合金调质钢整体锻造而成，经优化的受力结构设计，夹持刚性较普通卡盘提升30% 以上，高速切削、重切削工况下无振刀、打滑现象，可有效提升工件表面光洁度，延长刀具使用寿命；搭配耐磨密封圈，可有效阻挡切削液、铁屑侵入卡盘内部，适配干湿切等复杂加工环境，延长产品使用寿命与维护周期。

5. 全场景规格覆盖，支持深度定制化

产品覆盖160mm—300mm 主流卡盘外径规格，适配 A2-4 至 A2-8 主流机床主轴接口，可满足从小型精密零件到中大型盘类工件的全场景夹持需求；支持非标法兰、特殊行程、异形卡爪、定制化气路等深度定制服务，可根据客户工件图纸、加工工艺、设备参数提供一对一专属夹持解决方案，同时可签订技术协议，以书面形式锁定产品精度与性能指标，保障客户权益。

适配应用领域

· 新能源汽车领域：电机壳体、减速器壳体、铝合金轮毂、电池托盘法兰、差速器壳体、转向节等零件精密加工

· 航空航天领域：精密环件、法兰盘、薄壁异形结构件、液压阀体、轴承座等高精度零件加工。

· 液压气动领域：液压阀块、泵体、油缸端盖、气缸筒、高精度接头、阀门等零件批量加工。

· 通用机械领域：齿轮坯、电机端盖、水暖卫浴零件、模具配件、工程机械零部件等加工。

· 自动化智能制造领域：桁架机械手、工业机器人上下料的无人化加工产线、柔性制造单元、多机联动生产线。

定制化服务

比优特拥有近20 年精密夹具研发生产经验，技术团队可提供全流程定制化服务：

1. 非标规格定制：可根据客户需求定制特殊卡盘外径、通孔直径、夹持行程、主轴接口规格。

2. 结构定制：支持非标法兰、异形卡爪、多爪结构、内撑/ 外夹复合结构定制。

3. 功能定制：可定制拓展气密检测、中心出水、快换卡爪等附加功能。

4. 专属方案定制：可根据客户工件图纸、加工工艺、设备参数，提供一对一专属夹持解决方案，可签订技术协议，锁定产品精度与性能指标。
