前置式气动卡盘的工作原理是什么
 2019年03月27日 |阅读次数:5967

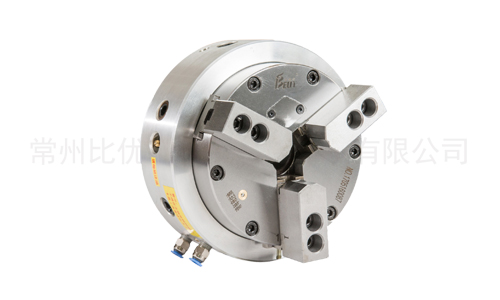

  前置式气动卡盘,卡盘内藏气缸、逆止阀,免去拉杆和回转缸,卡盘安装简易,快速建置作业夹持体系,气压型夹头缸体加大,提高夹持力,高作业弹性,夹头具中间通孔规划,卡盘必须停机上下料,适合普车、管螺纹机床及焊接设备改装。


  安装步骤:


  拆除车床上原有夹具,安装与卡盘相配的法兰盘并修整,测量其轴向及径向跳动(≤0.005);


  将卡盘与法兰止口用螺钉连接,表测卡盘外圆跳动(≤0.04);


  在机床适当位置安装防转定位支架,支架安装牢靠,尽量避免与机床罩壳连接,以防止卡盘在旋转时与机床罩壳共振,产生噪音。注意:防转螺钉在支架内要有0.5-1mm摆动的空间,绝不可将螺钉固定且不能摆动,这样会将配气环损坏,甚至损坏机床;


  接入气源并切换电磁阀开关查看夹头动作是否正常;


  锁紧相关螺钉,低速旋转观察卡盘回转处阻力大小是否正常后再开机使用;


  本卡盘卡爪可根据工件的大小径向自行调理,调理间隔以梳齿齿数为准(每齿节距l.5mm,具体参照详细参数表)。




  特别警告:


  此类卡盘内设有保压阀寄放气阀,卡盘夹紧、松开为瞬间进气后断开气源,就能牢牢夹紧工件或松开工件,因为通气夹紧或松开时,配气环上的密封圈会牢牢贴在卡盘体上,当动作完成后,断开气源,密封圈脱离卡盘体,这时才可以旋转卡盘,所以卡盘的夹紧、松开动作必须在机床完全停止后进行。即卡盘转动前接在卡盘体上的两只气管绝不能有气压。




  使用注意事项:


  1.卡盘使用气压在0.6-0.9Mpa之间;


  2.在卡盘停止工作时,请将卡盘卡爪处于松开状态;


  3.卡盘在夹紧工件时,长按夹紧按钮2-4秒后松开,方可工作;


  4.经常对两联件及卡盘油杯处加注润滑油,每班一次,保证卡盘充分润滑;


  5.回转机构夹紧或松开时瞬间漏气属正常现象。
